Audytor SCW

Na początku lat 90-tych ubiegłego stulecia, zostały rozpoczęte prace nad stworzeniem narzędzia (programu komputerowego) wspomagającego pracę działów eksploatacyjnych Przedsiębiorstw Ciepłowniczych. Dotychczas istniejące programy obliczeniowe wykorzystywane w projektach regulacji sieci ciepłowniczych wymagały wprowadzenia dużej ilości danych w formie tabel, co w znacznym stopniu przedłużało proces wdrażania programu. W celu ograniczenia pracochłonności tych prac postanowiono połączyć dane opisowe z informacjami przestrzennymi zawartymi na mapie terenu. To rozwiązanie wyznaczyło nowy kierunek w rozwoju oprogramowania wspomagającego eksploatację sieci ciepłowniczych.

Pierwsza wersja programu SCW o nazwie NetzCAD SCW * była aplikacją znanego programu graficznego AutoCAD. Był to pierwszy w Polsce program przeznaczony dla ciepłownictwa wykorzystujący informacje przestrzenne terenu w budowie bazy danych sieci ciepłowniczych wodnych oraz parowych. Program został nagrodzony w roku 1994 na wystawie DYBY'94 w Gdańsku otrzymując:

Nagrodę Ministra Gospodarki Przestrzennej i Budownictwa za system graficzno-numerycznych baz danych systemów ciepłowniczych, Gdańsk 24.04.1994r.
I Nagrodę w "Konkursie Wielkich Marzycieli" na najlepsze wykorzystanie programu AutoCAD w projekcie architektoniczno-budowlanym, urbanistyce i geodezji, za system graficzno-numerycznych baz danych systemów ciepłowniczych, Gdańsk 24.04.1994r.
Wyróżnienie Miesięcznika "Rynek Instalacyjny" za system graficzno-numerycznych baz danych systemów ciepłowniczych, Gdańsk 24.04.1994r.

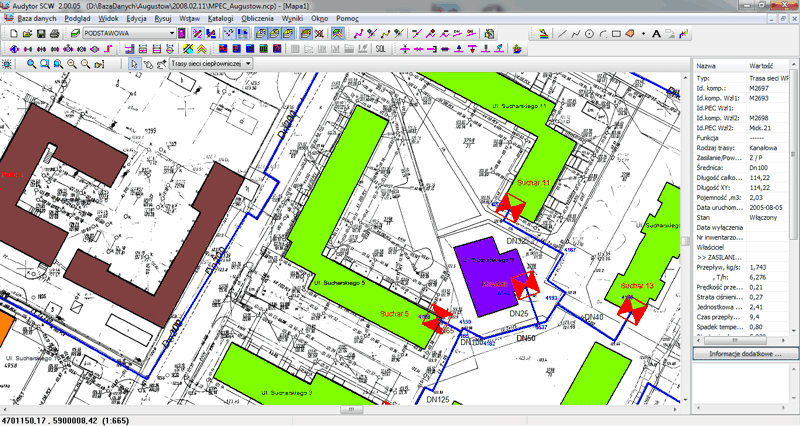

Widok ekranu programu NetzCAD SCW

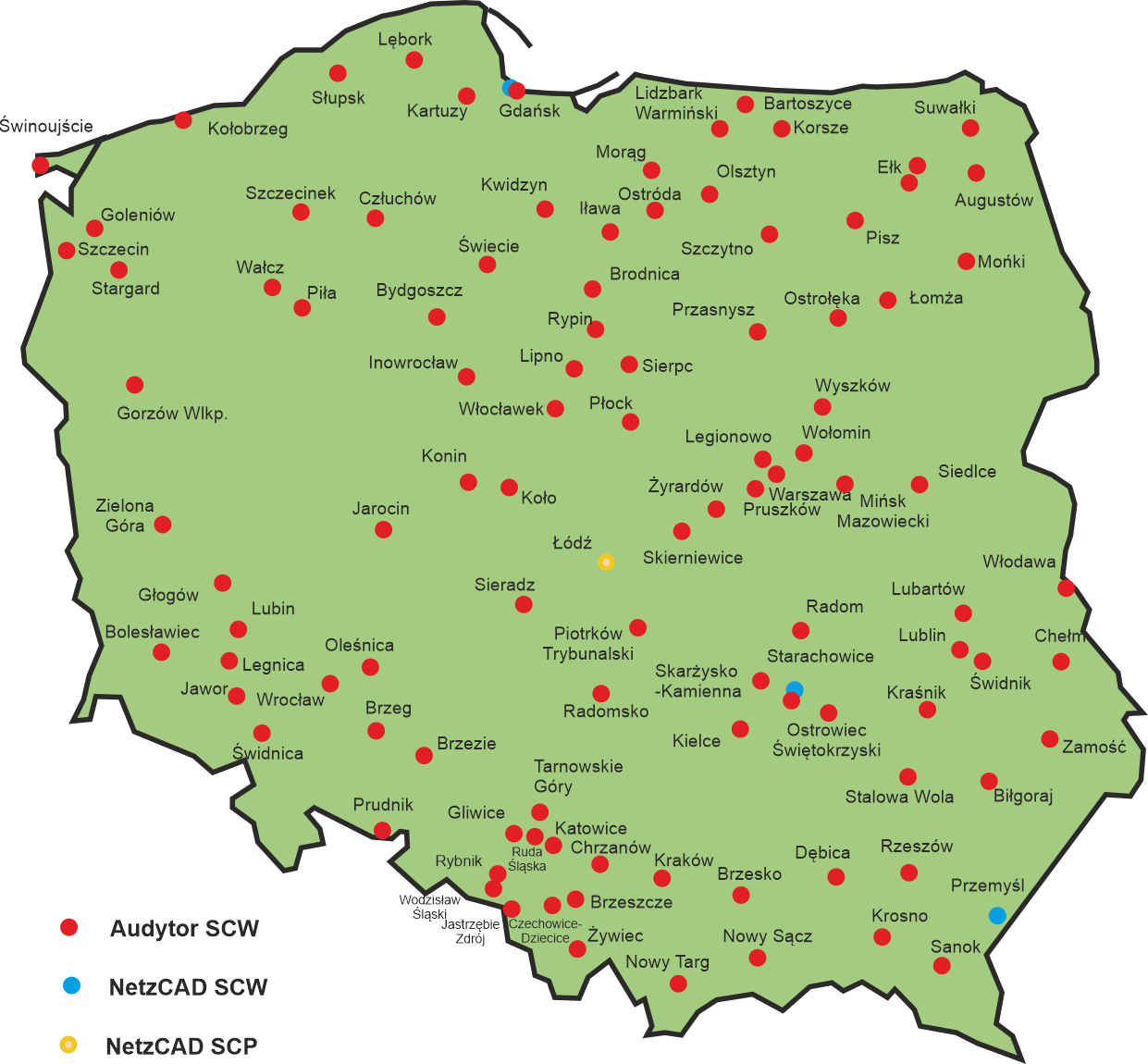

Program NetzCAD SCW został wdrożony (patrz Wdrożenia) w kilku Przedsiębiorstwach Ciepłowniczych oraz wykonano nim wiele projektów regulacji sieci ciepłowniczych.
W kolejnych latach NetzCAD SCW był rozwijany o nowe moduły. W roku 2001 powstała nowa wersja programu o nazwie Audytor SCW działająca w samodzielnym środowisku graficznym i wykorzystująca technologię GIS. Zdobyte przez autorów doświadczenie pozwoliło stworzyć nowy produkt spełniający oczekiwania Przedsiębiorstw Ciepłowniczych w zakresie wspomagania prac związanych z regulacją i optymalizacją sieci ciepłowniczych.

*) autorzy programu NetzCAD SCW: Stefan Turlejski, Olgierd Niemyjski, Piotr Narowski.

Program Audytor SCW

Aby pobrać program Audytor SCW należy zalogować się w panelu: 'Logowanie dla użytkowników programu Audytor SCW'.

Data aktualizacji:

Audytor SCW 4:   16.4.2025

Audytor SCW 3:   30.9.2023

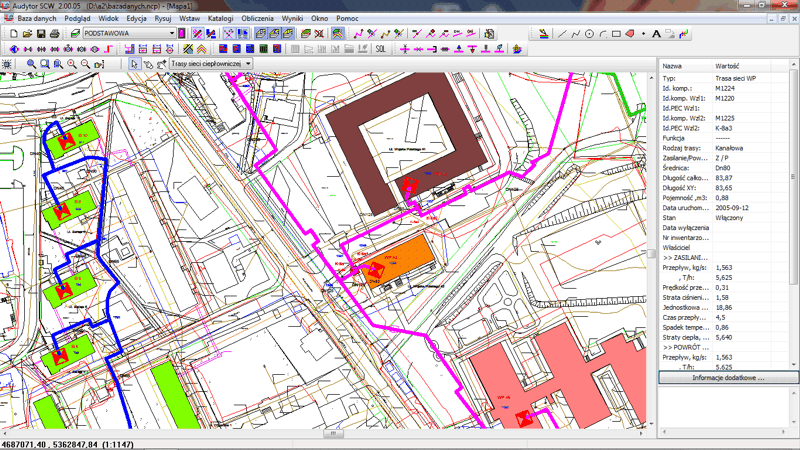

Baza danych systemu ciepłowniczego tworzona programem Audytor SCW zawiera informacje o położeniu obiektów ciepłowniczych w terenie oraz grupę danych opisowych charakteryzujących te obiekty. Podstawowym elementem bazy danych jest mapa terenu wykonana w technice wektorowej, rastrowej lub wektorowo-rastrowej. Wykorzystując technologię GIS, użytkownik szybko lokalizuje położenie w terenie danego elementu sieci ciepłowniczej. Edytor graficzny programu Audytor SCW pozwala na szybkie wprowadzanie i edycję danych o elementach sieci ciepłowniczej. Pozwala on na bezpośrednie połączenie informacji tekstowych (opisowych) z obiektami graficznymi znajdującymi się na mapie. Dzięki wykorzystaniu map terenu, wprowadzane dane o sieci ciepłowniczej stanowią bardzo czytelną bazę danych o systemie. Informacje dodatkowe wprowadzane są w odpowiednich oknach dialogowych, które pozwalają korzystać z systemu katalogów elementów i armatury ciepłowniczej.

Baza danych zawiera komplet danych o systemie ciepłowniczym wymaganych do wykonania obliczeń numerycznych oraz pozwalających na ewidencjonowanie poszczególnych składowych systemu. Zakres bazy danych obejmuje: źródła ciepła, odcinki sieci ciepłowniczej, elementy sieci ciepłowniczej, węzły ciepłownicze, komory ciepłownicze, budynki itd.:

Źródła ciepła: opisywane są w zakresie pozwalającym na przeprowadzenie obliczeń numerycznych dla potrzeb projektów regulacji hydraulicznej systemów ciepłowniczych. Dane obejmują: wielkości ciśnienia ssania i tłoczenia pomp obiegowych, obliczeniowe wartości temperatury wody sieciowej, zakres pracy ciepłowni itp.

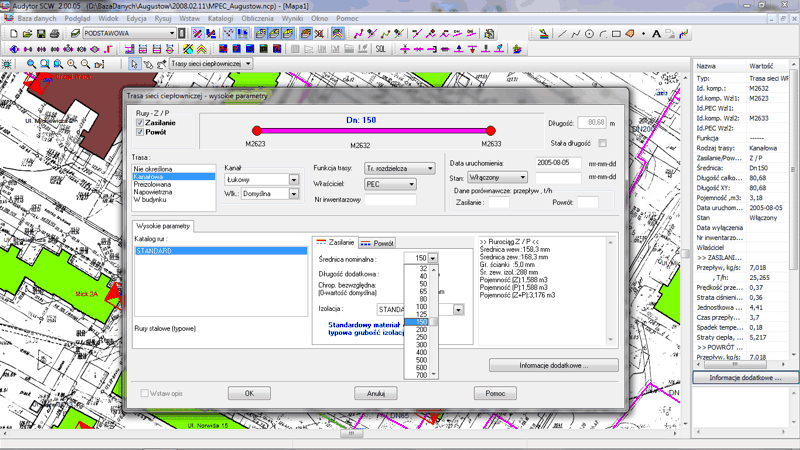

Odcinki sieci ciepłowniczej: baza danych zawiera informacje o przebiegu każdego odcinka sieci, geometrii rur, rodzaju izolacji, technologii wykonania sieci i inne.

Elementy sieci: ta grupa danych dotyczy elementów sieci ciepłowniczej takich jak: kolana, zasuwy, kompensatory, armatura regulacyjna, pompy sieciowe, regulatory ciśnienia. Program wykorzystuje katalogi armatury stosowanej w ciepłownictwie, które mogą być uzupełniane o elementy nietypowe.

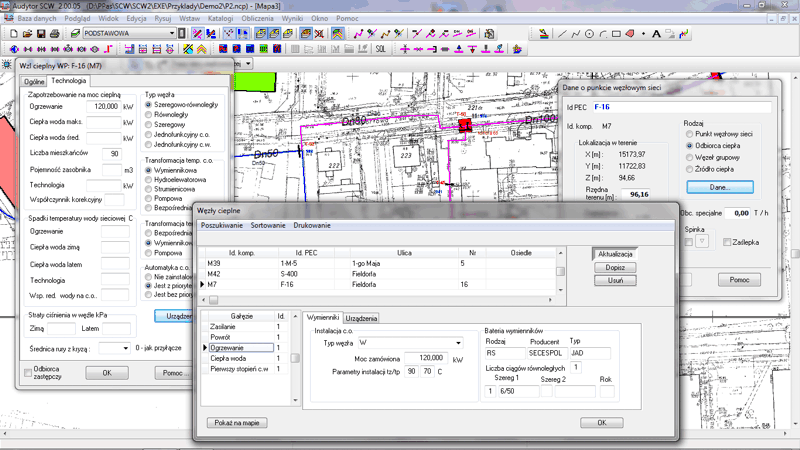

Węzły ciepłownicze: program oferuje dwa stopnie szczegółowości opisu węzłów ciepłowniczych. Na poziomie podstawowym wymagane jest podanie informacji podstawowych tj.: wartości mocy zamówionych (c.o., c.w.u., c.tech.), rodzaj węzła, informacje administracyjne itp. Na poziomie dokładnego opisu węzła podawane są informacje o urządzeniach technologicznych takich jak: wymienniki ciepła, armatura regulacyjna, filtry, liczniki ciepła itp. Program korzysta z katalogów urządzeń montowanych w węzłach cieplnych, które mogą być modyfikowane i przystosowywane do indywidualnych potrzeb użytkownika. Ten sposób opisu węzła pozwala przeprowadzić szczegółowe obliczenia strat ciśnienia oraz ilości wody sieciowej dla węzłów ciepłowniczych oraz wykonanie pełnej symulacji pracy systemu w warunkach zmiennego poboru ciepła przez węzły cieplne.

Do tworzenia nowej bazy danych w programie Audytor SCW można wykorzystać istniejące bazy danych wykonane przy pomocy innych programów wykonujących obliczenia przepływu wody w sieciach ciepłowniczych. Dla zapewnienia poprawności importowanych danych, zalecana jest współpraca z autorami programu.

Program Audytor SCW umożliwia także tworzenie bazy danych dla sieci niskich parametrów oraz odbiorców ciepła zasilanych z tego rodzaju sieci.  Zasady wprowadzania danych o trasach sieci ciepłowniczej są podobne jak dla sieci wysokich parametrów. Obiektami łączącymi sieć wysokich parametrów z siecią niskich parametrów są węzły grupowe, dla których należy podać parametry pracy po stronie wysokich i niskich parametrów. Ciepło doprowadzane jest do odbiorców ciepła siecią dwuprzewodową (CO-zasilanie, CO-powrót) lub czteroprzewodową (CO-zasilanie, CO-powrót; CWU, Cyrkulacja). Obliczenia cieplne i hydrauliczne mogą być wykonane dla jednej lub wielu wybranych sieci niskich parametrów

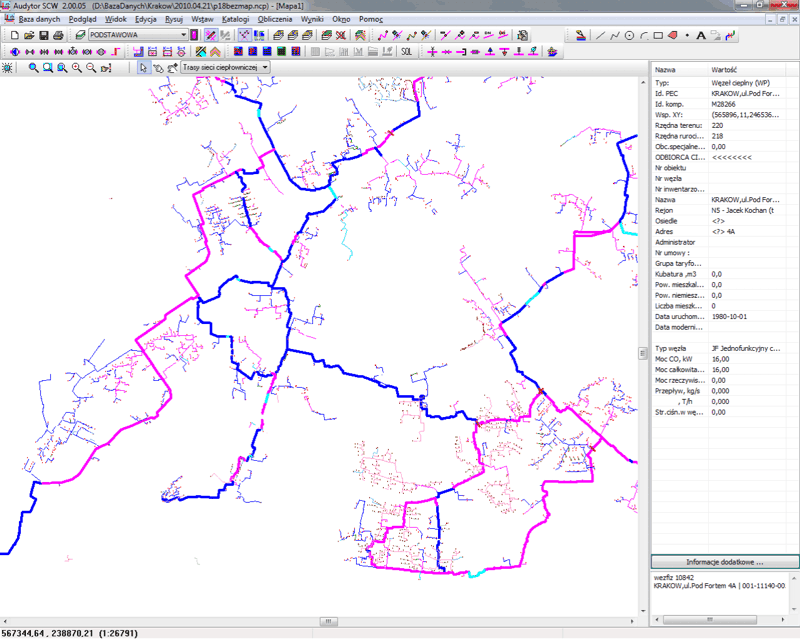

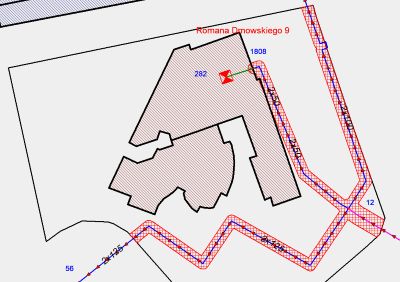

Trasy sieci ciepłowniczej magistralnej mogą być wyróżnione linią o określonej grubości na widoku mapy sieci w skali mniejszej od podanej.

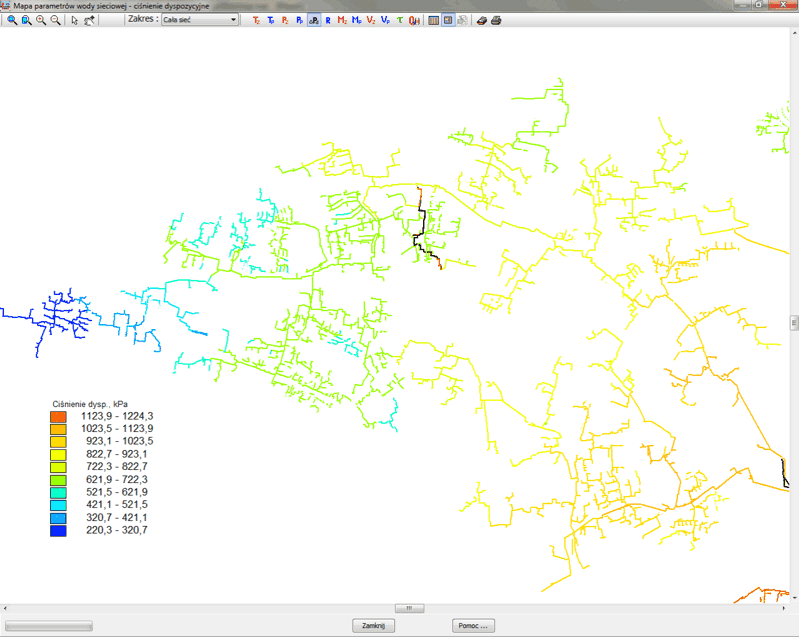

Mapy tematyczne parametrów wody sieciowej. Funkcja przedstawia mapę sieci z zaznaczonymi kolorem odcinkami sieci, w których woda sieciowa posiada dane parametry np.: mapa ciśnienia dyspozycyjnego itp.

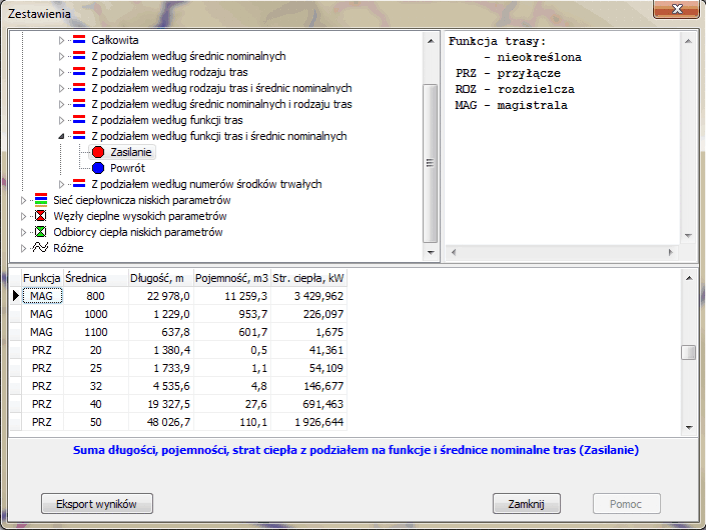

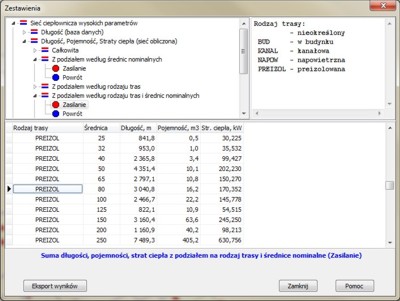

Predefiniowane zestawienia danych i wyników obliczeń. Dodano kilkadziesiąt zestawień danych dotyczących obliczonych sieci lub całej bazy danych. Np. zestawienie długości sieci, pojemności, strat ciepła sieci ciepłowniczej z podziałem na rodzaj sieci i średnice nominalne rurociągów itp.

dr inż. Olgierd Niemyjski Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript. Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript. tel. 505 115 642
dr inż. Stefan Turlejski Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript. tel. 601 238 897

Autorzy programu Audytor SCW od wielu lat zajmują się zagadnieniami związanymi z pracą i eksploatacją systemów ciepłowniczych. Będąc pracownikami Zakładu Klimatyzacji i Ogrzewnictwa (dawniej Instytutu Ogrzewnictwo i Wentylacji) Politechniki Warszawskiej są autorami wielu publikacji i programów komputerowych z zakresu ciepłownictwa.
